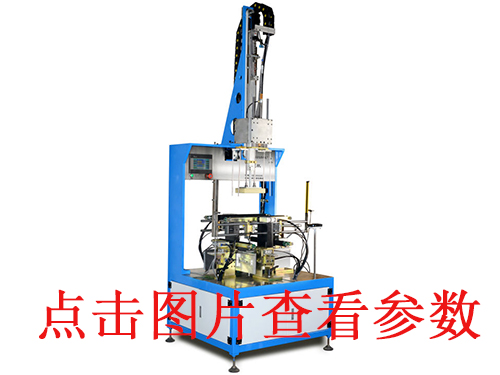

天地盖包盒机的视觉定位与贴合如何控制？

　　​天地盖包盒机的视觉定位与贴合控制通过高精度视觉定位系统、机械手协同控制、闭环反馈调节及一体化软硬件架构实现，其核心在于利用机器视觉技术实时捕捉面纸与盒胚的相对位置，并通过机械手快速调整贴合轨迹，确保贴合精度和效率。以下是具体控制方式及技术要点：
一、视觉定位系统：精准捕捉位置信息
硬件配置：
采用高分辨率工业相机（如500万像素）和LED光源，确保图像清晰度。
相机安装于传送带上方，覆盖面纸运动区域，实现全视野检测。
配备编码器，实时监测传送带速度和位置，确保图像采集与机械动作同步。
图像处理算法：
使用HALCON、OpenCV等视觉软件库，开发专用图像处理算法。
通过边缘检测、模板匹配等技术，识别面纸边缘、特征点（如V槽、标记线）。
计算面纸偏移角度和坐标，生成纠偏数据，传输至机械手控制系统。
标定与校准：
采用九点标定法，建立像素坐标与世界坐标的映射关系。
定期校准相机参数，消除镜头畸变、光源衰减等因素对定位精度的影响。
二、机械手协同控制：快速响应贴合需求
机械手选型：
选用SCARA、Delta或六轴工业机器人，满足高速、高精度贴合要求。
机械手负载能力需与盒胚重量匹配，确保抓取稳定性。
运动控制算法：
基于视觉坐标数据，规划机械手运动轨迹，实现平滑贴合动作。
采用PID控制算法，调节机械手速度、加速度，避免贴合过程中产生冲击。
支持力控功能，根据盒胚材质调整贴合压力，防止压痕或变形。
同步控制技术：
通过EtherCAT、Profinet等实时工业总线，实现视觉系统与机械手的同步通信。
视觉系统触发相机拍照后，机械手在极短时间内（如10ms内）完成位置调整，确保贴合精度。
三、闭环反馈调节：持续优化贴合质量
在线检测与纠偏：
在贴合工位后设置检测相机，实时监测贴合效果。
通过图像处理算法，判断贴合是否偏移、漏贴或错位。
若检测到异常，立即反馈至控制系统，调整机械手动作或停止生产，避免批量不良。
自适应调节功能：
根据面纸材质、厚度变化，自动调整视觉系统参数（如曝光时间、增益）和机械手贴合压力。
支持学习功能，通过多次贴合数据优化运动轨迹，提高生产稳定性。
四、一体化软硬件架构：简化系统集成
集成化控制器：
采用机器视觉运动控制一体机（如正运动VPLC7系列），将视觉处理、运动控制、I/O控制等功能集成于单一设备。
减少硬件堆叠，降低系统复杂度，提高数据交互效率。
开放式软件平台：
提供可视化编程界面，支持拖拽式组态编程，降低开发门槛。
内置丰富工艺包（如天地盖贴合、视觉跟随等），快速部署应用。
支持第三方视觉软件集成，满足个性化需求。
五、典型应用案例与效果
正运动SCARA机械手解决方案：
重复定位精度达±0.1mm，识别率≥98.5%，换型时间缩短20%。
软硬件高度集成，支持一键视觉标定和工艺包切换，满足多品种、小批量生产需求。
大恒图像视觉双定位机：
采用双相机定位，综合对位精度0.2mm，适用于高速生产线。
结合HALCON算法，实现复杂面纸图案的精准匹配，提升包装美观度。
华成工控驱控一体系统：
将伺服驱动与控制器集成，降低成本20%~50%，提高系统响应速度。
支持人机交互界面补偿值调整，简化操作流程，降低对操作人员技能要求。
